Las puertas rápidas con alta estanqueidad y conectividad avanzada son pilares cruciales en entornos farmacéuticos según ISO 14644 y GMP. Su eficiencia energética y control impactan significativamente en la limpieza del entorno y la estabilidad operacional. La integración con sistemas HVAC y BMS se vuelve esencial, brindando un ROI sólido y sostenible.
La calidad del aire, la prevención de la contaminación cruzada y la trazabilidad del entorno de producción son pilares del sector farmacéutico. Las normas ISO 14644 (clasificación y monitorización de salas limpias) y las Buenas Prácticas de Fabricación (GMP) establecen la base para diseñar, operar y validar áreas clasificadas y maquinaria. Un aspecto clave es la interacción entre los accesos y los gradientes de presión, especialmente cuando la instalación busca mantener altas presiones en las zonas limpias (por ejemplo, ISO 7 frente a ISO 8, o ISO 5 frente a ISO 7).

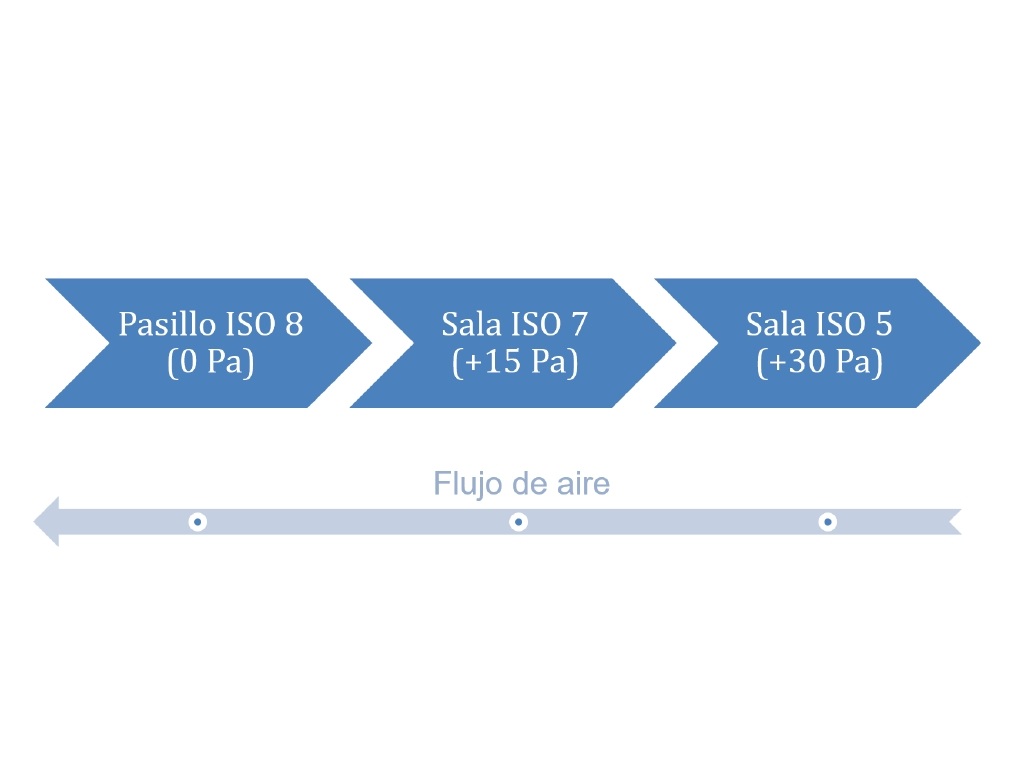

El principio operativo es sencillo: el aire debe fluir desde las áreas más limpias hacia las menos limpias, minimizando así la entrada de partículas cuando se producen aperturas y cierres de puertas. En este contexto, el rendimiento de las puertas rápidas se convierte en un factor crítico de la ecuación.
Las puertas rápidas como palanca de control de limpieza
Los accesos concentran el riesgo: una puerta con baja estanqueidad o una operativa errónea puede desestabilizar la sobrepresión, incrementar el consumo del sistema HVAC y aumentar la probabilidad de contaminación de la sala limpia. Las puertas rápidas han demostrado ser la solución óptima por su velocidad de apertura/cierre, conectividad, fiabilidad mecánica, menor ocupación de espacio respecto otras soluciones y su relación coste–beneficio en entornos GMP. La reducción del tiempo de intercambio de aire al abrir/cerrar limita las perturbaciones del gradiente de presión y, por ende, reduce la carga instantánea sobre el sistema de tratamiento de aire.
Diseño de una puerta rápida para salas blancas – foco en estanqueidad
La UNE‑EN 12426 clasifica la estanqueidad de las puertas en clases (0 a 5). En términos prácticos, la fuga se expresa en m³/(m²·h) y depende del diferencial de presión y de la superficie efectiva del paso. Una puerta mejor sellada (p. ej., clase 5) reduce el caudal de infiltración y, de forma directa, el consumo energético del HVAC necesario para mantener la sobrepresión definida por ISO 14644 y los requisitos GMP. Este impacto no solo se traduce en eficiencia energética, sino en estabilidad operacional, con menos alarmas de presión y mayor robustez en auditorías. No menos importante, a mayor estanqueidad disminuye drásticamente el riesgo de contaminación de la sala blanca.
Beneficios operativos y energéticos de la estanqueidad de las puertas rápidas
La estanqueidad en las puertas rápidas aporta beneficios clave en tres dimensiones. En primer lugar, contribuye a la limpieza del entorno, ya que reduce significativamente la entrada de partículas durante su posición cerrada y disminuye la necesidad de recirculación y filtrado adicional. En segundo lugar, la eficiencia energética mejora debido a que los sistemas HVAC de la sala necesitan impulsar un menor volumen de aire para mantener la sobrepresión establecida por la norma ISO 14644. Cuando la puerta presenta una fuga elevada, el aire se escapa y el sistema debe compensar esa pérdida generando más caudal para sostener el diferencial de presión. Por el contrario, una puerta con alta estanqueidad (por ejemplo, clase 5 según UNE-EN 12426) reduce las fugas, lo que disminuye la cantidad de aire que el HVAC debe suministrar para mantener la presión positiva. Esta reducción directa en el caudal extra requerido se traduce en un menor consumo energético y en una operación más eficiente. Finalmente, permite dimensionar el sistema HVAC en función del riesgo real, facilitando la implementación de tecnologías como recuperación de calor, variadores de frecuencia y estrategias de control adaptativo, que reducen el consumo específico por metro cúbico tratado y optimizan el rendimiento global de la instalación.
Ejemplo cuantitativo de consumo energético de los sistemas HVAC según la clase de estanqueidad de las puertas rápidas

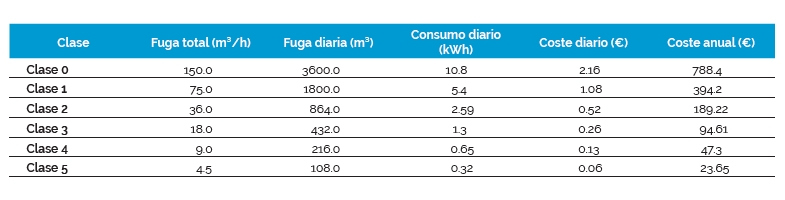

Se puede cuantificar y visualizar gráficamente el ahorro energético dependiendo de la clase de estanqueidad de una puerta rápida. Para los cálculos se define una puerta rápida de 5m2 de superficie de paso, un precio estándar de electricidad 0,20 €/kWh, un sistema HVAC sin recuperación de calor (ISO 7–8) con consumo específico 0,003 kWh/m³. El cálculo tiene en cuenta fugas m³/(m²·h) por clase según UNE‑EN 12426 y la superficie efectiva del paso.
Según los datos del ejemplo puede observar que el consumo energético disminuye exponencialmente según augmenta la clase de estanqueidad de las puertas rápidas. Siguiendo el ejemplo, en plantas de producción tamaño medio; donde haya 40 puertas rápidas en salas blancas, el ahorro anual derivado de instalar puertas con estanqueidad clase 5 vs clase 2 se puede cuantificar según los datos del ejemplo en 6.622,80€.
La importancia de la conectividad – integrar la puerta en la estrategia de control
Más allá de la mecánica y los sistemas de sellado, la puerta debe integrarse plenamente con el BMS/EMS y el sistema HVAC, incluyendo las unidades de tratamiento de aire (UTAs), compuertas y control de presión diferencial, para garantizar una operativa sincronizada. Esta integración implica establecer una lógica de esclusa que evite aperturas simultáneas que puedan comprometer el gradiente de presión, así como disponer de señales claras sobre el estado de la puerta – abierta, cerrada, fallo o enclavamiento – para una respuesta rápida ante incidencias. Además, es fundamental incorporar perfiles de usuario y trazabilidad, integrando el control de accesos a través de las puertas rápidas mediante credenciales o biometría y sincronizarlos con los eventos del HVAC y las alarmas del sistema.
Puertas rápidas clase 5 UNE-EN 12426
Invertir en puertas rápidas clase 5 con conectividad avanzada e integración con sistemas HVAC y BMS es una decisión estratégica: optimiza procesos, reduce consumo energético y mejora el cumplimiento normativo. La combinación de estanqueidad + control inteligente ofrece un ROI sólido y sostenible, reforzando calidad y competitividad industrial.
