Tecno Products lanza una innovadora herramienta web que, mediante dimensiones medidas con calibre, identifica conexiones Clamp en planta con precisión, facilitando mantenimiento e internacionalización sin descargar apps.
Identificar correctamente una conexión Clamp cuando únicamente disponemos de la pieza física no siempre es sencillo. Podemos medirla con un calibre, pero después hay que determinar a qué tamaño y estándar corresponde.
ASME BPE, DIN 32676, ISO, BS 4825 o SMS utilizan diferentes series dimensionales y, en algunos casos, existen medidas comunes o muy próximas. Además, conocer únicamente el diámetro exterior de la brida Clamp no siempre permite identificar inequívocamente una conexión.
Esta situación es habitual en mantenimiento o modificaciones de instalaciones existentes: tenemos un racor o una junta delante, pero necesitamos saber exactamente qué debemos solicitar para sustituirlo. Para simplificar este proceso, Tecno Products ha desarrollado una herramienta web de identificación dimensional de racores y juntas Clamp.
El proceso inverso a una tabla dimensional
Las tablas tradicionales permiten consultar las dimensiones cuando conocemos previamente la norma y el tamaño. La nueva herramienta plantea el proceso al revés: «He medido esto. ¿Qué tengo delante?»
El usuario introduce las dimensiones obtenidas con un calibre y el sistema busca qué tamaños y estándares son compatibles con ellas. Además, permite trabajar con tolerancias. Una junta usada puede estar deformada y una medición realizada en planta no tiene por qué coincidir exactamente con la dimensión nominal. Por ello, la búsqueda puede realizarse dentro de un determinado margen. Cuando existen varias posibilidades, la herramienta muestra las diferentes alternativas en lugar de asignar una identificación que no pueda determinarse de forma inequívoca.

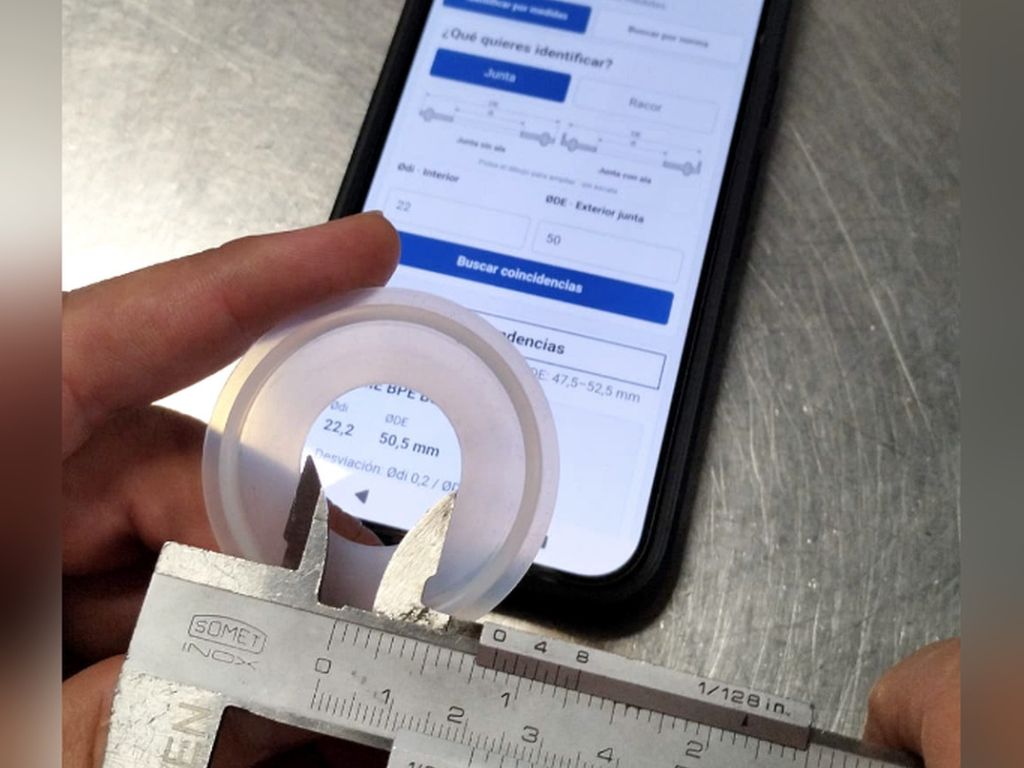

Del calibre al teléfono móvil
La herramienta se ha diseñado para poder utilizarse directamente junto a la instalación. Es una aplicación web responsive que funciona en ordenador, tablet o teléfono móvil y no requiere descargar ninguna aplicación desde Google Play o App Store.
Puede añadirse a la pantalla de inicio del móvil, de manera que el técnico únicamente necesita un calibre y su teléfono para realizar la consulta. Está disponible en castellano e inglés y permite trabajar en milímetros o pulgadas, facilitando la consulta de diferentes estándares y su utilización internacional.
Una herramienta que seguirá creciendo
La identificación dimensional es la primera etapa del proyecto. La arquitectura permitirá incorporar progresivamente información sobre materiales, temperaturas, aplicaciones, compatibilidad química o certificaciones.
El objetivo no es sustituir el criterio técnico, sino convertir la información contenida en numerosas tablas dimensionales en una herramienta sencilla y práctica para responder a una pregunta muy habitual en planta: «¿Qué conexión tengo delante y qué debo pedir para sustituirla?»
Puede encontrar la herramienta en este link:
https://tecno-products.com/identificador-clamp/
